Buts:

Mettre en évidence, dans les infrastructures électriques en charge, des échauffements pouvant avoir diverses origines : mauvaises connexions, surcharges, déséquilibres de phases, contacts défaillants, panneaux photovoltaïques défectueux...

Ceci afin de prévoir et d’éviter :

des dégradations de matériels coûteux,  des arrêts de production, des pertes d’exploitation, des incendies…

Donc:

Apporter des éléments de décision permettant de réaliser les interventions correctives, de prévoir, d’anticiper, sur d’éventuels travaux à réaliser, puisque idendifiés.

Faciliter la maintenance des installations électriques (gain de temps et de sécurité).

Méthodologie :

Un balayage systématique de l’ensemble de l’installation électrique est effectué (en cas de besoin et dans la mesure des possibilités, une visualisation par l’arrière est réalisée).

Les systèmes examinés étant en fonctionnement, les éléments qui composent l’installation électrique sont en charge normale. En fait, ils vont nous apparaître, sur l’image infrarouge, plus ou moins rayonnant suivant leur rôle, leur conception, leur charge, leur matériau.

 L’opérateur fait la part de choses entre les températures normales de fonctionnement et les anomalies. Les anomalies sont localisées spatialement, un réglage des paramètres de l’objet (émissivité, ambiance...) permet le calcul direct de la température maximale observée et éventuellement la surchauffe.

Un calcul complémentaire peut, dans le cas où le système n’est pas à sa charge normale, permettre d’estimer la surchauffe ramenée à son fonctionnement normal.

La surchauffe étant calculée, nous rapprochons celle-ci de la cinétique de dégradation et donc des degrés d’urgence.

Cette détermination est très importante car elle permet une véritable localisation dans le temps ; d’où une gestion aisée du traitement des anomalies.

Un cliché dans l’infrarouge et une photo dans le visible mémorisent le défaut.

Certification et habilitation de l'opérateur :

L’ensemble de l’équipe intervenante est habilitée BR H1V et est titulaire du certificat

« Opérateur en contrôle d’installations électriques par thermographie infrarouge »

délivré par le CNPP (Centre National de Protection et de Prévention).

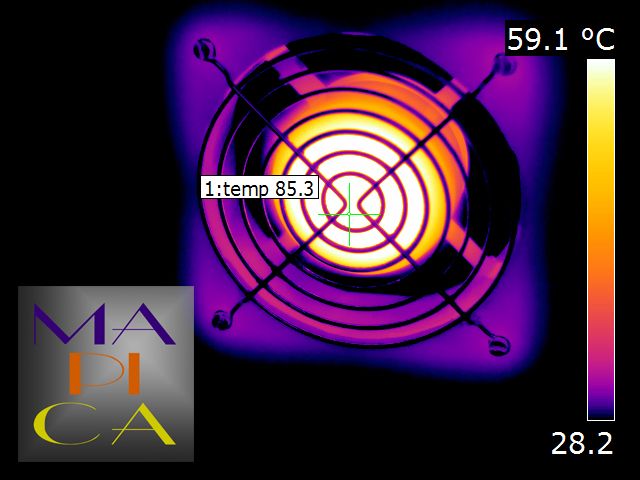

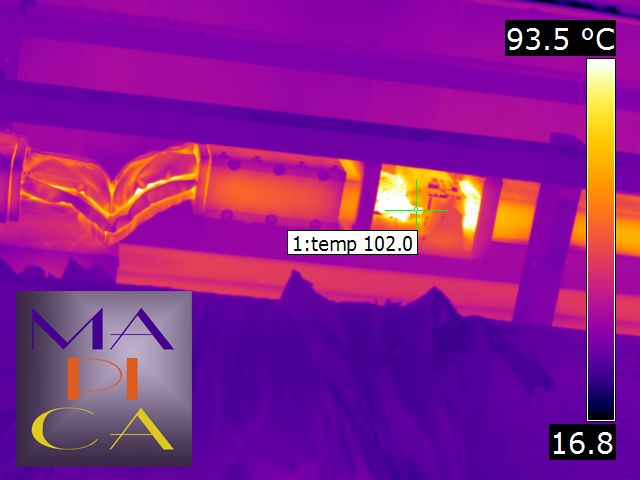

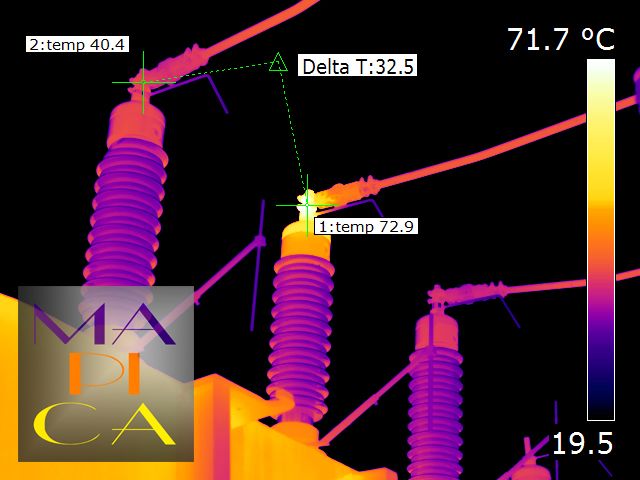

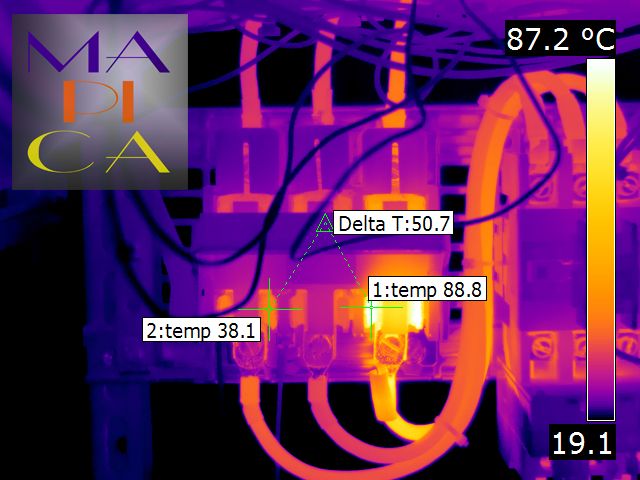

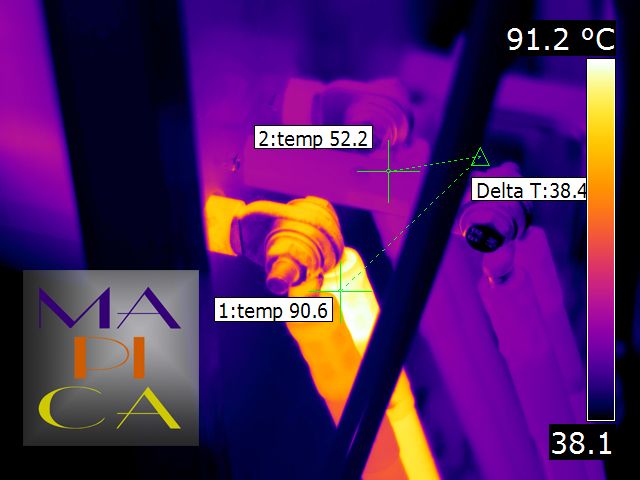

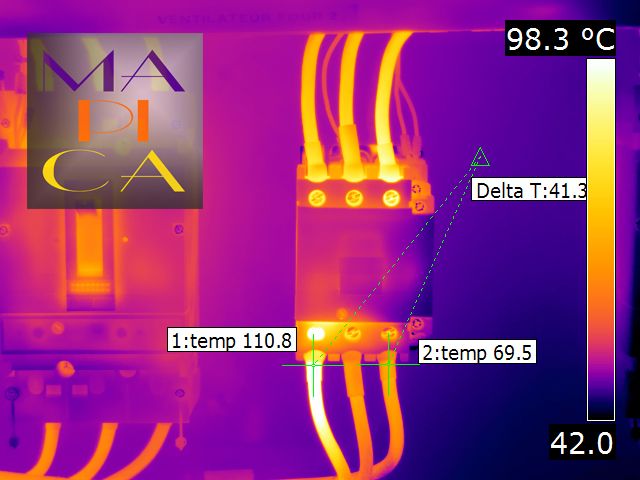

Ci-dessous quelques exemples de défauts rencontrés:
